목조주택단열에 사용되는 열반사단열재두께, 어느정도가 적절할까? 하동 현장 납품 사례로 알아보자!!

다양한 단열재 특가 할인 정책!!

전국 납품이 가능한 유통망!!

합리적인 운송비 책정!!



지옥 끝까지라도 납품 가능한

대한민국 대표 건축용단열재 전문기업

태화단열산업의 태화론단열재 제조팀 인사드려요~!!





오늘은

목조주택단열에 사용되는 열반사단열재 두께는

어느정도가 적당한지에 대해

하동 현장 납품 사례를 바탕으로

자세히 알아보는 시간을 가지도록 할게요.





경남 하동군 현장에서 발주를 주신 분은

건재상을 운영하시는 사장님으로

태화단열에서 열반사단열재를 납품 받으신 후

목조주택단열을 목적으로 하는 현장에

직접 납품을 할 예정이라 하셨어요.



건재상을 운영하시니

창고에 두고 판매할 열반사단열재와

현장으로 납품 될 열반사단열재를

함께 발주해주셨는데

열반사단열재두께 5T와 10T가

혼합되어 출고되었어요.





목조주택단열에 사용되는 단열재는

비드법, 압출법, 그라스울 등이 대표적인 단열재라 할 수 있는데

열반사단열재 역시 얇은 두께로

고단열 성능을 낼 수 있는 자재이다보니

많은 사랑을 받고 있는 단열재라 할 수 있어요.



그럼 오늘의 주인공인

열반사단열재가 목조주택단열에 사용될 때

두께는 어느정도가 적당하지에 대해

하동 현장 납품 사례를 보면서

자세히 알아보도록 할게요.





목조주택단열을 목적으로 할 때 열반사단열재두께는 어느 정도가 적당할까요??





결론부터 말씀드리자면

열반사단열재는 '두께' 만 보고 결정하면

손해를 볼 확률이 높아요.

열반사단열재는 일반 부피단열재와 같이

두께가 두꺼워서 단열이 잘 된다라는 개념과는 달리

복사열을 반사시키는 구조로

단열성능이 이루어지기 때문이에요.

따라서 열반사단열재 선택을 하실때

어떤 두께를 고르면 좋은지,

그리고 어떤 조합으로 설계를 해야 체감이 달라지는지

자세히 파헤쳐보도록 할게요.





1. 목조주택단열이 까다로운 이유



1-1 목조는 구조 특성상 '틈' 과 '열교' 가 생기기 쉬움

목조주택은 스터드(각재) 와 구조재가 반복되면서

열이 빠져나가는 길이 생길 수 있어요.

이런 구조에서 시공 디테일이 조금만 어긋나버리면

기밀이 부족해지고 체감 온도는 크게 달라지게되요.



1-2 지붕 및 천장 부위는 '복사열' 영향이 크다

특히 여름철에는 지붕이 햇빛을 받게될 경우

복사열로 내부에 열이 전달되요.

따라서 전도 및 대류를 막는 단열 방식으로는 한계가 있기 때문에

열반사단열재 두께를 잘보고 선택해

보조 단열 용도로 사용하는 경우도 많아요.



1-3 결로(곰팡이) 이슈는 목조주택단열에서 더 민감하게 반응

목조주택은 결로가 반복되면

구조적으로도 좋지 않기 떄문에

방습, 기밀, 통기

라는 세트가 하나로 움직여야해요.

국가 기준에서도

결로 방지를 위한 조치

즉, 방습층 등을

요구하고 있는 이유가 이 때문이에요.





2. 열반사단열재는 무엇이 다를까??

열반사단열재두께 보다 더 중요한 포인트라 할 수 있는 부분이에요.



열 에너지 전달은 크게 세가지로 분류 될 수 있습니다.



전도 : 재료를 타고 열이 이동 하는 방식 (약 10%)

대류 : 공기의 흐름으로 열이 이동 하는 방식 (약 15%)

복사 : 적외선 (복사열) 로 열이 이동하는 방식 (약 75%)



열반사단열재는 이 중에서도 복사열을 줄이는 데

큰 강점을 보이고 있어요.

그래서 "열반사단열재두께가 몇 mm면 끝"

이 아니에요.

열반사단열재두께보다 더 중요한

*낮은 표면 방사율과

*반사면이 공기층을 향해야 하며

*공기층 (중공층) 이 확보되어야 합니다.





열반사단열재두께 보다 더 중요한것이

시공 시 공기층 확보

라는 점은 너무 잘 알려져 있는 사실인데요.

이런 점은 해외의 여러 자료에서도

반복적으로 강조되고 있는 부분인데

공기층 없이 다른 재료에

샌드위치처럼 눌리게 되면

열반사단열재의 은박이 전도체로 바뀌어

오히려 단열성능에 마이너스가 될 수 있어요.



간단하게 정리해보자면

열반사단열재는 두께보다 더 중요한 부분이

낮은 방사율과 은박의 반사면이

열을 마주 보는 공기층을 향해야 한다는

설치 조건이 따라붙어요.





3. 그래서 열반사단열재두께는 어느 정도가 적당해요??



여기서 중요한 건 질문을 이렇게 바꿔야해요.



"시공 해야할 공간이 두께 몇 T가 나오나요??"

"어느 부위에, 공기층을 어떻게 확보하고 어떤 자재와 조합할건가요??"



반사형단열재는

종류가 여러가지 있어요.

오늘 포스팅하고 있는

얇은 두께의 열반사단열재는

반사형단열재 1세대 제품이라 할 수 있어요.



그리고 허니콤 구조의

독립된 벌집형태의 공기층을 확보하고 있어

단열성능이 급격하게 올라가는

저방사복합단열재는

반사형단열재 2세대 제품이라 볼 수 있습니다.



이 반사형단열재 2세대 제품인

저방사복합단열재의 장점은 그대로 유지하며

준불연 성능을 입힌 제품이

3세대 제품인 심재 준불연 저방사복합단열재로

볼 수 있겠습니다.





그렇다면 1세대 제품인

열반사단열재는 단독으로

주 단열을 대체할 수 있을까요??

현실적으로 어렵다고 보는게 안전하겠습니다.



실제 부피단열재는 단열 기준을 충족시키기 위해

수십 mm 가 아니라 수백 mm 단위로

안내되는 경우가 흔하다고 볼 수 있어요.

거기에 열전도율 값은 KS 시험성적서를 기반으로

적용토록 안내되어 있기 때문에

설계 계산이 전제됩니다.



따라서 반사형단열재

2세대 제품인 저방사복합단열재

및

3세대 제품 심재 준불연 저방사복합단열재는

단독으로 주 단열 역할을 충실히 소화해낼 수 있지만

1세대 제품인 열반사단열재는

주단열 + 보조단열(복사열 대응) + 기밀, 방습 중

보조단열 역할로 설계하는 것이

가장 현실적이라 할 수 있어요.





4. 그렇다면 열반사단열재두께는 5T VS 10T 중 어떤것이 더 좋을까??



열반사단열재두께는 단순히 두께로만 성능을 가르려 한다면

오히려 실수를 할 수 있어요.

따라서 현장 선택 기준이 더 중요하다고 할 수 있는데



열반사단열재두께 5T가 더 잘 맞는 경우

*곡면, 코너, 배관 주변 등 시공성이 중요한 곳

*'반사면 + 공기층'을 확보할 수 있으면서 제품은 가볍고 잘 말려야 하는 경우

*내부 보조층으로 깔끔하게 정리해야 하는 경우

*내부 바닥 보강용 등



열반사단열재두께 10T가 더 잘 맞는 경우

*지붕 및 천장처럼 복사열 영향이 큰 곳에서

주 단열의 보조용 역할을 수행해야 할 때

*현장에서 작업자가 느끼는 내구성 및 시공 안정감이 필요한 경우

*접착형으로 작업 시간을 줄이고 싶은 경우

*내부 벽체 보강용 등





여기서 열반사단열재두께 보다 더 중요한 포인트는



하나. 공기층 (중공층) 확보

열반사단열재두께보다 더 중요한 포인트는 공기층이라 할 수 있는데

시공 시 공기층이 없으면

단열성능을 절대 온전히 낼 수 없어요.

따라서 공기층을 유지해야지만

복사열을 반사하는 구조가 살아나게 됩니다.



둘. 반사면 방향 (은박이 어디를 보고 있나)

반사면은 열이 오는 쪽 + 공기층을 향하도록

시공이 되어야 하겠습니다.



셋. 오염, 마감, 통기에 신경쓸 것.

열반사단열재의 은박표면이 훼손되거나 이물질이 묻게 되면

표면 방사율이 높아져

급격한 단열성능의 저하로 이어질 수 있어요.

또한 공기층 없이 다른 자재들과 딱 붙어버리면

열반사단열재 고유의 힘은 절대 제대로 쓸 수 없어요.

만약 지붕 쪽에 열반사단열재를 설치했을 경우

환기(통기) 가 막히지 않게 해야 하겠습니다.





5. 목조주택단열 + 열반사단열재두께에 따른

부위별 추천 조합



A. 지붕 및 천장 (복사열이 가장 강한 부위)

-주단열 : 그라스울 및 미네랄울 등으로 기본 열저항 확보

-보조단열 : 열반사단열재두께 5T 및 10 + 공기층 확보 (통기 및 기밀 디테일 포함)

-포인트 : 열반사단열재두께만 두껍게 하는 것보다

공기층와 기밀, 환기가 성능 체감을 좌우.



B. 벽체 (목조 스터드 벽체)

-주단열 : 스터드 사이 충진 단열 (두께 확보가 핵심)

-보조단열 : 실내측 부위 중 공기층을 만들 수 있는 위치에

보조개념으로 열반사단열재 설치

-포인트 : 결로 방지를 위해 방습 및 기밀 계획을 함께 잡기

(재료가 아닌 디테일의 문제)



C. 바닥 (바닥난방 및 외기에 면하는 바닥)

-주단열 : 바닥 열손실을 막을 만큼 기본 단열 확보(설계 계산)

-보조단열 : 난방 배관, 열원 방향으로 열반사단열재를 이용한 복사열 차단

포인트 : 바닥은 '두께 체감' 이 가장 큰 부위 중 하나라

열반사단열재는 보조로 보는 편이 훨씬 안전





6. 열반사단열재 시공 전, 후 체크리스트



*반사면이 공기층을 향하는지

*공기층이 눌려서 사라지지 않는 구조인지

*지붕 및 천장이라면 환기 흐름이 막히지 않는지

*방습이나 기밀 디테일이 살아있는지



등을 보셔야해요.





7. 자주 묻는 질문



첫째. "열반사단열재두께 10T면 단열이 잘 되나요??"

단열이 잘 될 수 있지만

그건 열반사단열재두께 덕분만이 아니라

주단열 및 기밀, 시공, 공기층, 시공 품질이 함께 맞았을 때

체감이 올라가게되요.



둘째. "공기층이 왜 그렇게 중요해요??"

공기층이 있어야지만 복사열이 반사되기 때문이에요.

공기층 없이 다른 재료에 붙어버리면

복사열이 전도로 전환되어 효과가 떨어질 수 있기 때문이에요.



셋째. "열반사단열재만으로 단열 끝내면 안 되나요??"

권장하지 않아요.

단열 기준은 열관류율 관점이기 때문에

이를 만족하기 위해서는

일반적으로 주단열의 열저항 확보가 필수에요.

반사형단열재를 주 단열의 용도로 사용하시려면

저방사복합단열재 및 심재 준불연 저방사복합단열재

혹은 불연 열반사단열재로 대체 하시는게 맞습니다.





마무리. 목조주택단열에서 열반사단열재는

두께가 아니라 구성이라 할 수 있어요.



열반사단열재두께는 5T, 10T 같은 숫자보다

공기층, 방향, 기밀, 방습, 주단열 조합이 먼저 입니다.

특히 하동 지역과 같이

일교차가 있는 지역에서

목조주택단열을 제대로 하려면

어떤 단열재로, 어디에, 어떻게, 어떤 순서로 넣었느냐에 따라

결과물이 달라진다고 할 수 있어요.

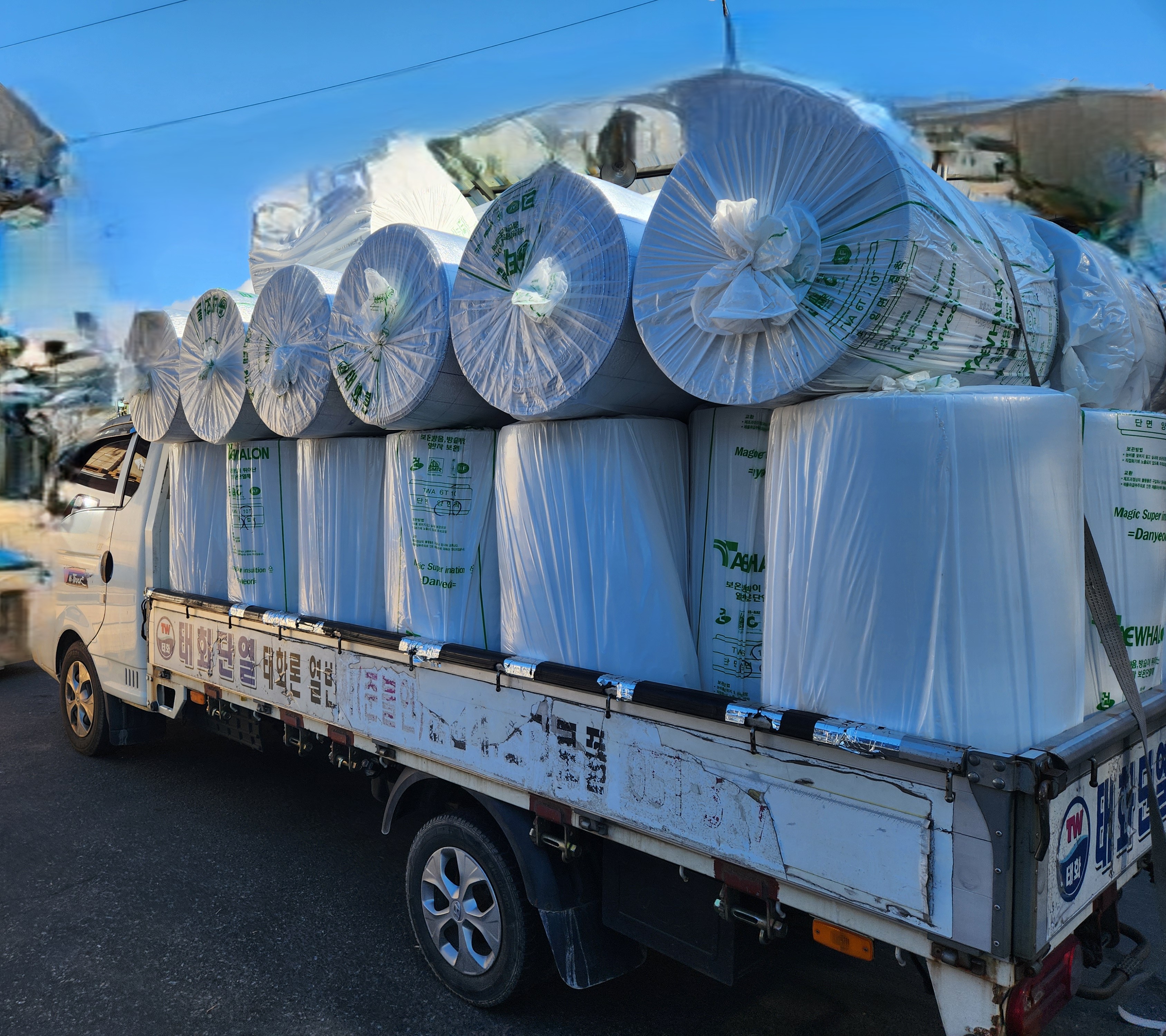

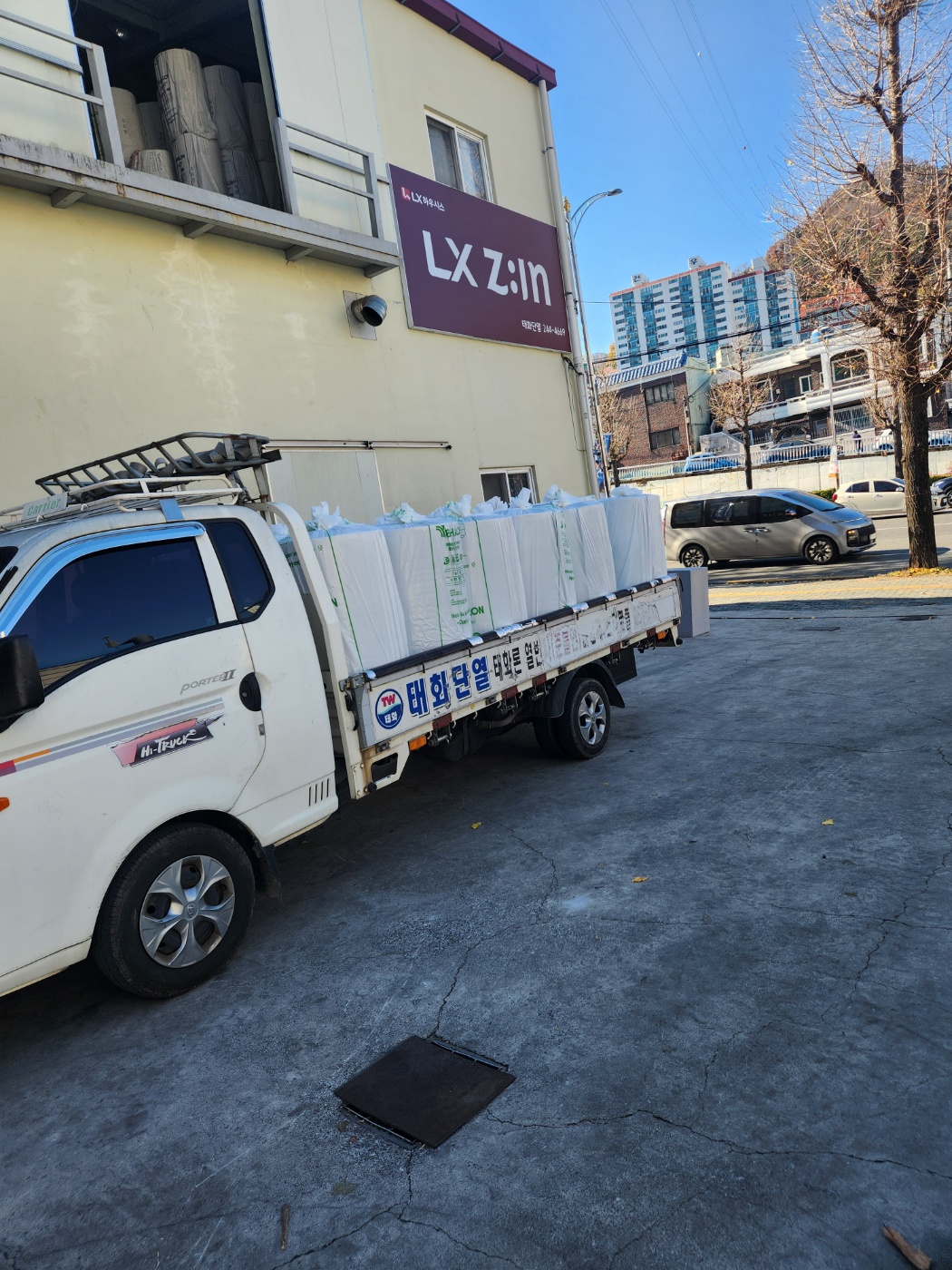

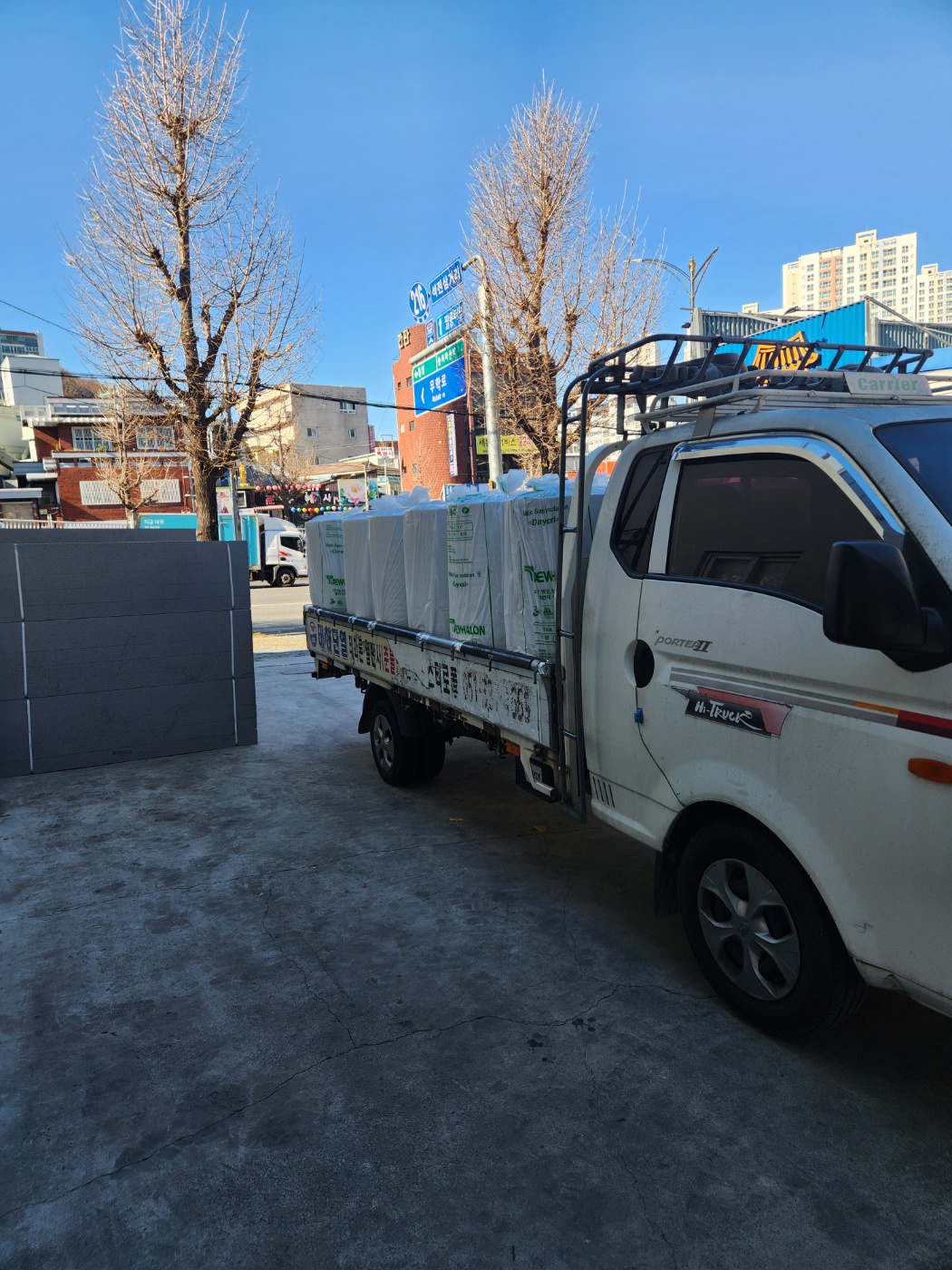

사진에서 보시다시피

이번 하동 현장 납품건은

태화단열 자차 1톤 트럭에

열반사단열재 롤을 대량 적재했음에도 불구하고

밴딩 + 스트랩으로 흔들림을 최소화 했어요.

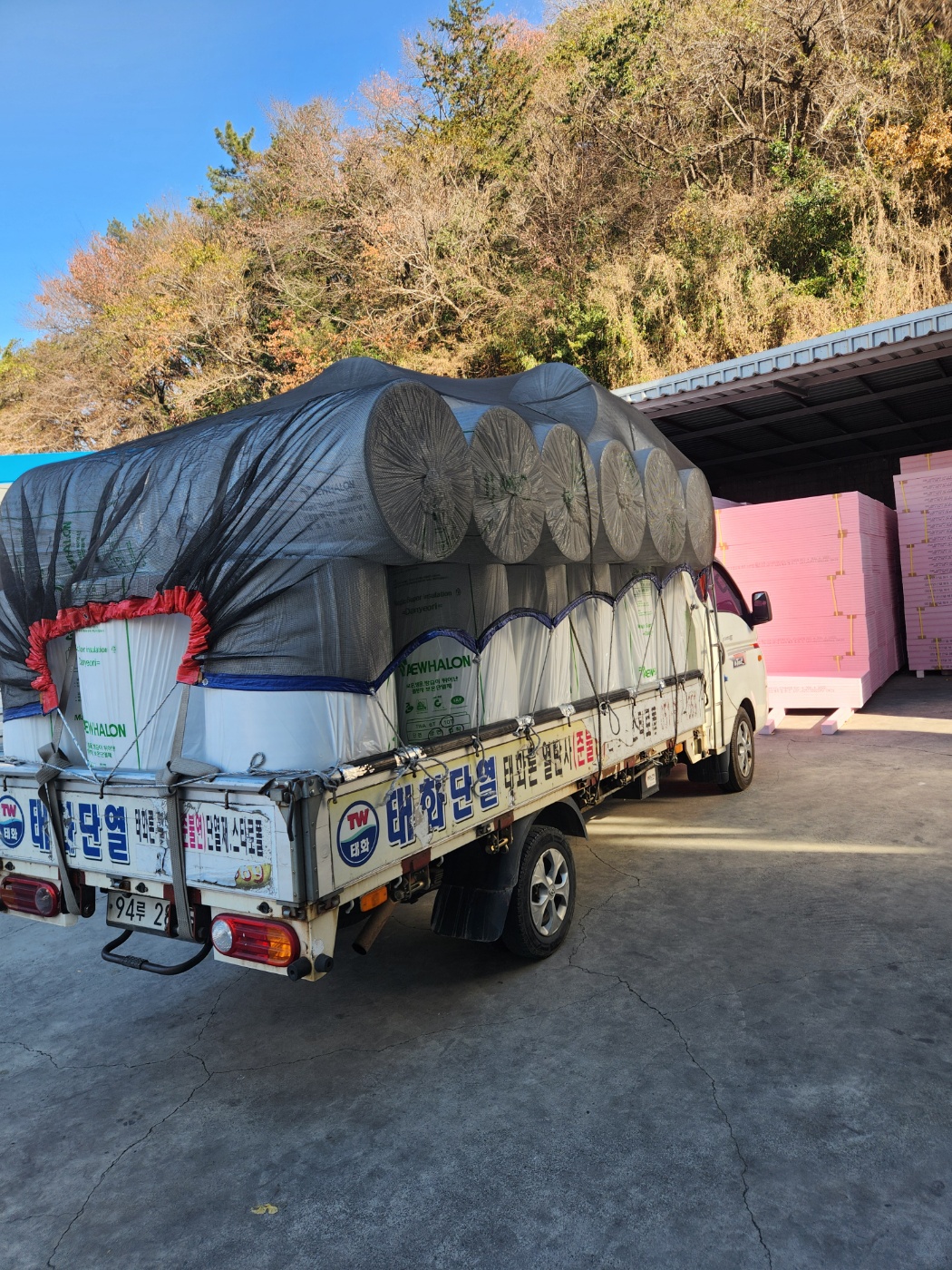

마지막엔 망 덮개로 비나 먼지에 대비를 하였으며

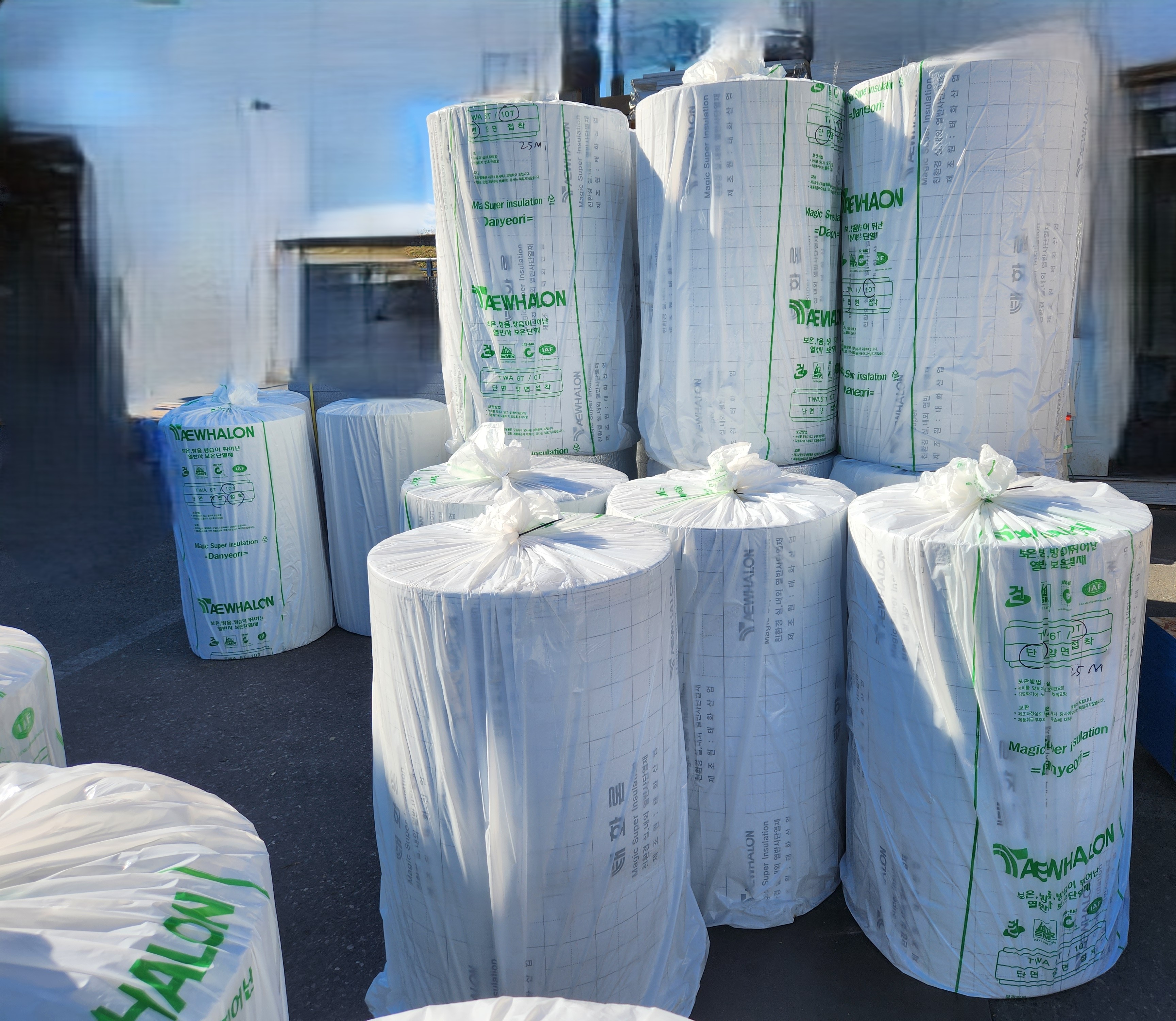

현장에 도착해선 열반사단열재를 세워 안전하게 하차했어요.





태화단열 유통팀에서 보유하고 있는

열반사단열재두께는 5T와 10T 제품으로 이루어져 있어요.



열반사단열재두께 5T

단면 - 은박 한쪽 구성

양면 - 은박 양쪽 구성

접착 - 은박 양쪽 구성 + 한면 접착 제품



열반사단열재두께 10T

단면 - 은박 한쪽 구성

양면 - 은박 양쪽 구성

접착 - 은박 양쪽 구성 + 한면 접착 제품



품목별로 기본 100롤 이상은 상시재고를 보유하고 있으니

필요하실 땐 언제든 부담 없이

태화단열 유통팀으로 연락을 주시면 되겠습니다.





오늘 태화단열에서 준비한 포스팅,

목조주택단열에 사용되는 열반사단열재두께는

어느정도가 적당한가에 대한 이야기를

하동 현장 납품건을 통해 작성해본 내용은

여기까지 하도록 할게요.



저희는 다음시간

조금 더 재미있고 흥미로운 단열재 이야기들로

다시 돌아오도록 할게요.





안녕히계세요~!!
